Arnd
Gold Mitglied Benutzername: Arnd
Nummer des Beitrags: 1537 Registriert: 08-2002
| Veröffentlicht am Samstag, 27. Juni 2009 - 13:12 Uhr: |
|
Moin zusammen, hat eine Weile gedauert, aber nun ist es soweit. Hier stelle ich nun mein neustes Projekt vor. Der Timer 3507 hat die Maße Länge : 100mm Breite ca. 30mm Gewicht ohne Batterien ca. 35Gramm Betriebsspannung 7,4Volt bis 12 Volt. Die Stromversorgung erfolgt über eine 9 Volt Blockbatterie. Es können aber auch LIPO Akkus angeschlossen werden. Der Timer 3507 ist ein zum aktivieren des Bergungssystem in einer Hobbymodellrakete mittels Pyrotechnischer Ausstoßladung oder Blitzwatte durch einen Brückenzünder SN0 konzipiertes Gerät. Bei der Konzeption des Timers 3507 wurde größtmöglicher Wert auf Sicherheit sowie auf leichte Bedienbarkeit gelegt. - Steuerung über Microcontroller Atmel Tiny 44V 10 PU - 8 verschiedene Zeiten in der Standardversion 5-12 Sekunden mittels DIP-Schalter Schalter in 1 Sekunden Schritten einstellbar. Andere Zeiten ohne Problme möglich. - Triggerung über Abreißkontakt. - Kein unbeabsichtigtes Auslösen des Anzünders bei versehentliches verpolen der Batterie. - Störungsfunktion akustisch über eingebauten Summer. 5 Hz. - Bergungsfunktion über eingebauten Summer 1 Hz. - Durch die eingebaute ISP Schnittstelle ist ein Softwareupdate jederzeit möglich ohne den Controller IC aus der Schaltung heraus nehmen zu müssen. - Überwachung beim Einschalten ob SN0 Anzünder anliegt. - Überwachung ob bei Einschalten Abreißkontakt geschlossen ist. - Eingebauter Neigungsschalter. Cu Arnd |
René
Senior Mitglied Benutzername: René
Nummer des Beitrags: 244 Registriert: 03-2008
| Veröffentlicht am Samstag, 27. Juni 2009 - 13:38 Uhr: |
|
Sehr schöööööööööön! Kostet? Fertig aufgebaut? |
Arnd
Gold Mitglied Benutzername: Arnd
Nummer des Beitrags: 1538 Registriert: 08-2002
| Veröffentlicht am Samstag, 27. Juni 2009 - 15:44 Uhr: |
|
Preis fertig aufgebaut, da kann Holger_t mehr zu sagen. Cu Arnd |
René
Senior Mitglied Benutzername: René
Nummer des Beitrags: 245 Registriert: 03-2008
| Veröffentlicht am Samstag, 27. Juni 2009 - 16:55 Uhr: |
|
O.K: ,) Hast Du eventuell vor auch mal einen Doppeltimer zu entwickeln? So groß ist der Unterschied ja dann, dank vorhandener Basis, nicht mehr, meint der Laie. VG Rainer |
Oliver
Forum-Administrator Benutzername: Oliver
Nummer des Beitrags: 9645 Registriert: 01-2000
| Veröffentlicht am Samstag, 27. Juni 2009 - 22:26 Uhr: |
|

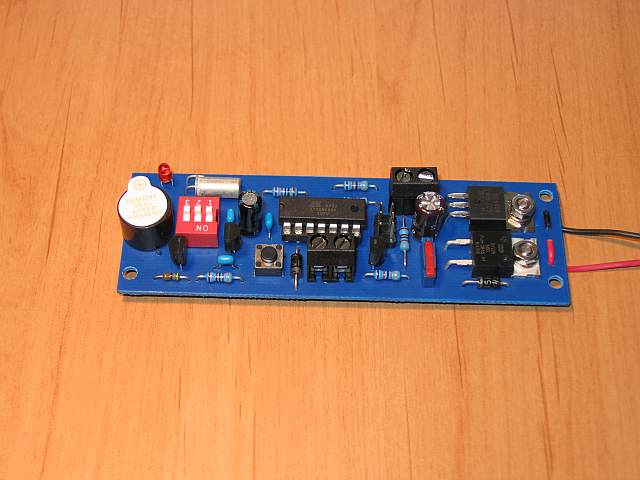

- 8 verschiedene Zeiten in der Standardversion 5-12 Sekunden mittels DIP-Schalter Das ist das rote Bauteil links im Bilder, oder? Grüsse Oliver, IMR-01001
|
Arnd
Gold Mitglied Benutzername: Arnd
Nummer des Beitrags: 1539 Registriert: 08-2002
| Veröffentlicht am Samstag, 27. Juni 2009 - 22:36 Uhr: |
|
@Rene, da hat der Laie Recht. Auf Basis der Schaltung könnte man einen Doppeltimer entwickeln. Ich werde mal darüber schlafen. @Oli richtig, der DIP Schalter ist das rote Bauteil. Andere Zeiten sind ebenfalls machbar. Cu Arnd |
Holger_t
Aktives Mitglied Benutzername: Holger_t
Nummer des Beitrags: 175 Registriert: 04-2003
| Veröffentlicht am Sonntag, 28. Juni 2009 - 01:01 Uhr: |
|
Hallo, der Timer ist jetzt im Shop und auch lieferbar. Er ist fertig aufgebaut und kostet 39,90 € Gruß Holger www.rocket-onlineshop.de
|
